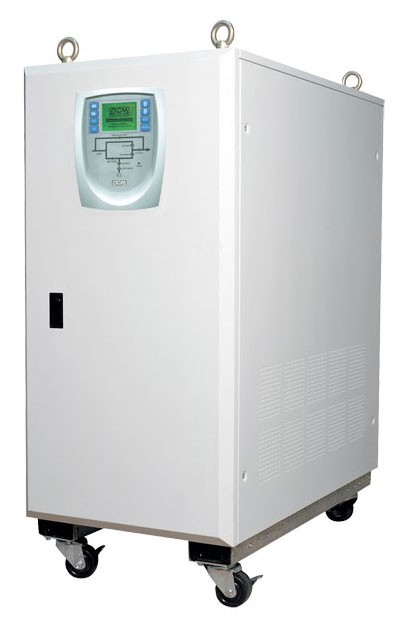

| МОДЕЛЬ |
ONL-120K 33 |
| Мощность, kВА / kВт |
120 / 96 |
| ВХОД |
| Uвх. рабочее, В |
380 ± 20% |
| Частота , Гц |
50 ±5 (автоопределение) |
| Фазы |
3-фазный вход / 3-фазный выход |
| ВЫХОД |
Напряжение Uвых., В
(при работе от батарей) |
220 ±1% |
| Форма выходного сигнала |
Чистая синусоида |
| Искажение синусоидальности напряжения |
< 3% при линейной нагрузке
< 5% при нелинейной нагрузке |
Частота , Гц
(при работе от батарей) |
50 ± 1% |
| Время переключения на батареи, мс |
0 (технология On-Line) |
| ЗАЩИТА |
| Вход ИБП |
Автоматический выключатель для защиты от перегрузки и короткого замыкания |
| Защита от короткого замыкания |
ИБП мгновенно отключает выходное напряжение, срабатывает входной защитный автомат. |
| Защита от перегрузки |
ИБП переходит на Bypass, если перегрузка составляет 100 ÷ 125% от номинала в течение 30 мин., 125 ÷ 150 % в течении 30 с., свыше 150% в течении 30 циклов. |
| АККУМУЛЯТОРНЫЕ БАТАРЕИ |
| Тип |
Свинцово-кислотные, герметичные, необслуживаемые |
| Напряжение , (тип х кол-во АКБ) |
360 В, (12 ВхХХХ А·ч х 30 шт.),
поставляется в отдельном батарейном кабинете |
| Ток зарядки АКБ, А |
1, 2, 3, 5, 10, 15, 20, 30 (выбирается автоматически) |
| Среднее время подзарядки, ч. |
не более 8 (до 90% полной емкости) |
| Защита батарей |
Защита от переразряда батарей, автоматическое отключение батарей при низком напряжении |
| Время работы на батареях 100 А·ч, 100% / 50% нагрузки, ч:мин. |
0:06 / 0:17 |
| ИНДИКАТОРЫ И СИГНАЛИЗАЦИЯ |
| Индикация |
ЖКИ-дисплей (входное/выходное напряжение, частота, температура внутри ИБП, уровень нагрузки / заряда батарей, режимы работы) |
| Работа от батарей |
Редкие гудки (1 раз в 4 с.) |
| Низкий заряд батарей |
Частые гудки (1 раз в 1 с.) |
| Авария ИБП |
Постоянный сигнал и отображение на ЖКИ-дисплее |
| Управление и информация |
Через RS-232-порт (Уровень нагрузки, заряд батарей, управление выключением компьютера) |
| Сухие контакты |
Посылает сигналы пропадания входного напряжения и придупреждения разряда батарей, принимает сигналы выключения. |
| ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
| Вес НЕТТО, кг |
860,0 |
| Габаритные размеры (ШхГхВ), мм |
150х800х1700 |
| Входной разъем |
Клеммный терминал под винт M6 |
| Выходной разъем |
Клеммный терминал под винт M6 |
| УСЛОВИЯ РАБОТЫ И ХРАНЕНИЯ |
| Рабочая температура, °C |
0 ÷ 40 |
| Влажность, % |
0 ÷ 95 (без конденсации) |
| Максимальная высота, м |
3500 над уровнем моря |
| Акустический шум на расстоянии 1 м, дБА |
< 60 |
| Стандарты |
PCT, Минсвязь России |
