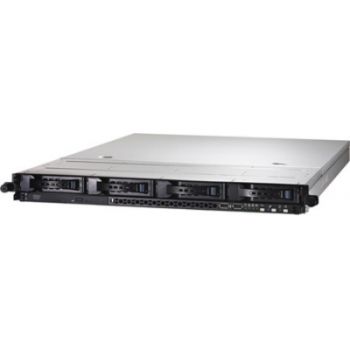

Server ASUS 1U 5500+ICH10R, Dual Socket LGA1366, Xeon
RS700-E6/ERS4-это компактный 1U-сервер RS700-E6: бескабельный дизайн и высокая эффективность энергопотребления
Сервер RS700-E6 в форм-факторе 1U предназначен для приложений уровня предприятия, обеспечивая высокую производительность, отличные возможности для хранения данных, а также дублирование ключевых компонентов. Сервер выполнен в уникальном бескабельном дизайне.
Уникальный бескабельный дизайн
Бескабельный дизайн сервера RS700-E6 обеспечивает удобный доступ к любому компоненту системы, исключительное качество сигнала и не оказывает сопротивления воздушным потокам, увеличивая эффективность охлаждения и упрощая процедуры диагностики и технического обслуживания.
Технология EPU и оптимизация энергопотребления
В ASUS RS700-E6 используется эксклюзивная технология ASUS EPU (модуль управления питанием), которая интеллектуально меняет необходимые настройки в режиме реального времени, обеспечивая оптимальное электропотребление системы. Кроме того, блоки питания, сертифицированные по стандарту 80 Plus Bronze, помогут сэкономить электроэнергию и уменьшить тепловыделение.
Возможность горячего подключения улучшает доступность и надежность
Сервер RS700-E6, выполненный в 1U-корпусе, поддерживает горячую замену следующих устройств: вентиляторов, которые защищают систему от перегрева, двух блоков питания (один из них резервный), обеспечивающих работу системы в режиме 24x7, и жестких дисков, которые предоставляют пользователю возможность использовать RAID для защиты данных.
Плата расширения ASUS PIKE – гибкие возможности по хранению данных
Дополнительная плата расширения ASUS PIKE, которая устанавливается в специальный разъем на системной плате, обеспечивает возможность гибкой модернизации дисковой подсистемы сервера на базе технологии SAS RAID. Такое решение позволяет сохранить стандартные слоты для других возможностей расширения системы.
Платформа виртуализации
Технология виртуализации предоставляет возможности централизованного управления вычислительными ресурсами, позволяет уменьшить энергопотребление и снизить затраты на размещение оборудование и его охлаждение. RS700D-E6/PS8 сертифицирован ведущими производителями ПО виртуализации и представляет собой отличную платформу виртуализации. Дополнительный вертикальный USB-разъем , расположенный на системной плате, предназначен для системы VMware ESXi и позволяет разместить электронный ключ непосредственно внутри корпуса сервера, не препятствуя установке сервера в стойку.
Управление сервером в режиме реального времени
Дополнительный модуль ASUS ASMB4-iKVM предоставляет возможность удаленного управления системой (KVM-over-IP) с помощью одного локального компьютера.
Specifications
| Процессор / Системная шина |
2 x Socket LGA1366
Six-Core/Quad-Core Intel® Xeon® X5600 Series (130W)
Quad-Core Intel® Xeon® W5500 Series (130W)
Six-Core/Quad-Core Intel® Xeon® X5600/X5500 Series (95W)
Quad-Core Intel® Xeon® E5600/E5500 Series (80W)
Quad-Core Intel® Xeon® L5600/L5500 Series (60W/40W/38W) Processor
QPI 4.8 / 5.86 / 6.4 GT/s
*Refer to www.asus.com for CPU Support list |
| Чипсeт |
Intel® 5520 IOH
Intel® ICH10R I/O Controller |
| Оперативная память |
Total Slots : 12 (3-channel per CPU, 6 DIMM per CPU)
Capacity : Maximum up to 192GB RDIMM/Maximum up to 48GB UDIMM
Memory Size :
1GB, 2GB, 4GB, 8GB, 16GB RDIMM
1GB, 2GB, 4GB UDIMM |
| Слоты расширения |
1 * PCI-E x16 (Gen2 x16 Link) (Full-Height/HL)
1 * PCI-E x16 (Gen2 x8 Link) (Full-Height/HL)
1 * PCI-E x8 (Gen2 x8 Link) (Low profile/HL ) |
| Хранилище |
SATA Controller : Intel® ICH10R
x
6 x SATA2 300MB/s
Intel Matrix Storage (for Windows only)
(Support Software RAID 0, 1, 5, 10 )
LSI® MegaRAID (for Linux/Windows)
(Support Software RAID 0, 1, 10 )
SAS Controller :
ASUS PIKE 2008 8-port SAS 6G RAID card
ASUS PIKE 2008/IMR 8-port SAS2 6G RAID card
ASUS PIKE 2108 8-port SAS2 6G RAID card |
| Корпус для жесткого диска |
4 * Hot-swap 3.5"HDD Bays |
| Auxiliary Storage FDD/CD/DVD |
1 * Slim-type Optical Drive Bay
Options: No Device / DVD-RW
(DVD-RW default for North America) |
| Сеть |
2 x Intel® 82574L + 1 x Mgmt LAN |
| Графика |
Aspeed AST2050 with 8MB |
| Разъемы на плате |
1 x External Serial Port
3 x RJ-45 ports (One for ASMB4-iKVM)
4 x USB 2.0 ports (Front x 2, Rear x 2)
1 x VGA port
1 x PS/2 keyboard port
1 x PS/2 mouse port |
| Поддержка ОС |
Windows® Server 2008 R2
Windows® Server 2008 Enterprise 32/64-bit
Windows® Server 2003 R2 Enterprise 32/64-bit
RedHat® Enterprise Linux AS5.0 32/64-bit
*(Subject to change without any notice) |
| Администрирование |
Software: ASWM Enterprise 2.0
Out of Band Remote Management: Optional ASMB4-iKVM for KVM-over-IP support
(ASMB4-iKVM default for North America) |
| Безопасность |
Europe (CE, EN55022 compliance to EU Directive 89/366/EEC) |
| EMI |
US (FCC, CFR47 Part 15, Class A)
Europe (CE, EN55022 & EN55024)
Taiwan (BSMI) |
| Размеры |
686mm * 444mm * 43.4mm |
| Вес |
15Kg |
| Электропитание |
770W (80+) (Gold level) 1+1 Redundant Power Supply
(following different configuration by region) |
| Экология |
Operation temperature: 10℃ ~ 35℃ / Non operation temperature: -40℃ ~ 70℃
Non operation humidity: 20% ~ 90% ( Non condensing) |
| Accessory Box |
1 x RS700-E6 User's Guide (15G065298000)
1 x ASUS ASWM Enterprise User's Guide (15060-01800000)
1 x Bag of Screws
2 x AC Power Cable
1 x ASUS Auto Installation DVD (15G358027005)
1 x Auto installation Manual (15G065266000)
1 x RS700-E6 Support DVD (15091-06610000)
1 x ASWM ENTERPRISE DVD (15091-02400000 ) |
| Опционально |
ASMB4-iKVM Remote management card (61-C1SD80-01)
(ASMB4 default for North America)
Slim-type Optical Drive (17G14113400N)
(DVD-RW default for North America)
Second 770W Redundant Power Supply Module (04G184004921)
(Second Power Supply Module default for North America)
ASUS PIKE 2008 RAID card (90-S00CS0130T)
ASUS PIKE 2008/IMR RAID card (90-S00CS0140T)
ASUS PIKE 2108 H/W RAID card (90-S00CS0150T) |
Part List
| Материнская плата |
ASUS Z8PS-D12-1U Server board |
| Бекплайн для жестких дисков |
1 x SAS/SATA Backplane (BP4LX3-R12A) (60SC00W0-SC0A02) |
| Передняя панель |
1 x Front I/O Board (FPB-AR14) (60SC0070-SC0C05) |
| Система питания |
1 x Redundant Power Supply Power Distribution Board (PDB-R12A) (60SC00F0-SC0A04) |
| Midplane/Connection Board/Convert Board |
1 x Convert Board (CP-R12A) (08G170199400)
1 x Convert Board (CF-R12A-A) (08G170199511) |
| Riser Card |
1 x PCI-E Riser Card (RE8L-R12A) (60SC00C0-SC0A02)
1 x PCI-E Riser Card (RE16R-R12A) (60SC00E0-SC0A02)
1 x PCI-E Riser Card (RE16L-R12A) (60SC00D0-SC0A02) |
| Процессорный радиатор/ кулер |
2 x CPU Heatsink (13G074144002) |
| Блок питaния |
1 x 770W Redundant Power Supply (04G184004921)
(2 x Power Supply Module default for North America) |
| Салазки для жесткого диска |
4 x Hot-swap 3.5" HDD trays (13GS1I0AM010-1) |
| Вентилятор |
7 x System Fans (40mm x 56mm) (13G074152000) |
| Крепеж для вентилятора |
7 x Fan Holder (13GS1200P020-1) +
7 x Fan Housing (13GS1200P070-1) +
14 x Fan Fastner (13GS1200M120-1) |
| Оптический привод |
1 x Slim DVD-RW (Optional) (17G14113400N)
(DVD-RW default for North America) |
| Mounting Rails |
1 x Semi-ball Bearing Rail Kit (13GS1200M131-1) |
| Кабель |
1 x FPB CABLE 16P TO 16P,L=200mm (14G030042600)
1 x USB CABLE 8P TO 8P,L=200mm (14G000513900) |
